Popis

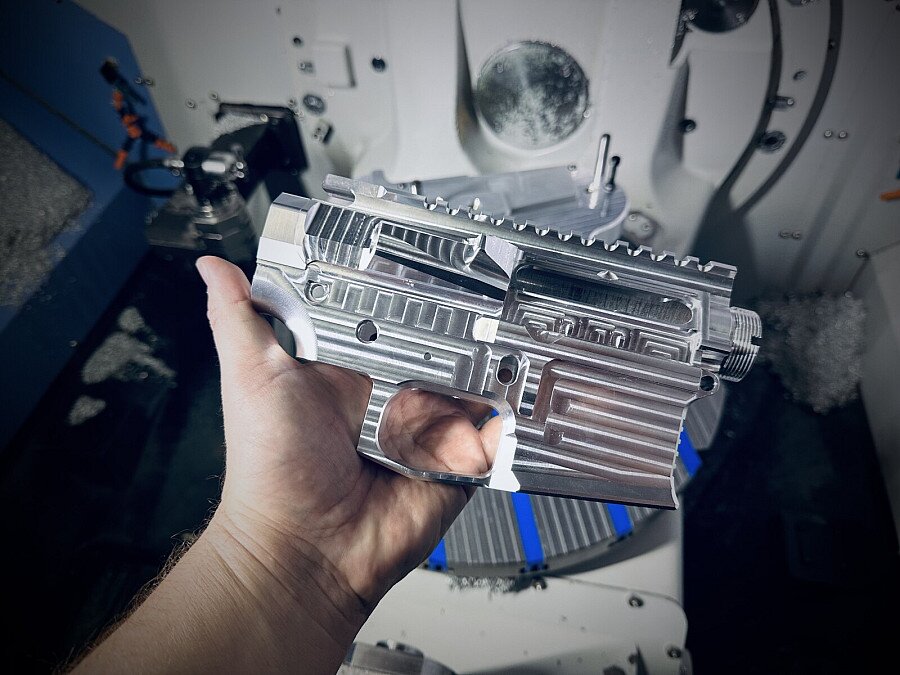

CNC receiver (telo) typ C má reálnu predlohu v ostrej zbrani AR15 (M4). CNC telo je vyrobené z bloku najpevnejšieho leteckého duralu EN AW 7075 T651 , ktorý má vyššiu pevnosť v ťahu ( 590 MPa ), než bežná konštrukčná oceľ ( 390 MPa ). Vďaka použitému materiálu má telo niekoľkonásobne vyššiu životnosť ako bežné zinkolitové telo. Výroba CNC tela je veľmi časovo náročná a je potrebné veľké množstvo materiálu . CNC duralové telo je oproti zinkolitovému po bokoch výrazne zosilnené , je veľmi robustné, odolné proti zlomeniu a vďaka použiteľnému materiálu EN AW 7075 T651 je aj veľmi ľahké. Kvôli zosilneniu nie je možná zámena Upperu ani Loweru za Uppery a Lowery od iných výrobcov.
Na Uppere je vyfrézovaná RIS lišta MIL-STD-1913 . Naťahovaciu páku je možné použiť štandardnú, odporúčame však našu naťahovaciu páku RetroArms. Odrážač nábojníc aj dorážač záveru je vyfrézovaný spoločne s Upperom z jedného kusa . V Upperi je rovnako aj protiprachová krytka na pružine, ktorá je v predvolenom stave zatvorená, ale je možné ju ľahko odklopiť a dostať sa k nastaveniu prítlaku v Hop Up komore. Závit pre priskrutkovanie matice predpažbia je M31,5x1,5 a nemal by byť problém inštalovať predpažbie všetkých typov od rôznych výrobcov. Vonkajšie hlavne je možné inštalovať z našej ponuky , alebo akékoľvek iné napr. z pôvodnej zbrane, vyrobené v Tokyo Marui štandarde.
Lower je tiež vyfrézovaný z bloku leteckého duralu EN AW 7075 T651 a je výrazne zosilnený , aby sa nedal zlomiť. Do loweru je najlepšie inštalovať náš mechabox V2, ale môžete inštalovať aj mechaboxy od iných výrobcov, ale v tomto prípade nemôžeme garantovať úplnú kompatibilitu a je možné, že bude potrebné vykonať drobné úpravy. Na odstránenie "kovového zvuku" pri streľbe odporúčame nalepiť pribalené gumové výseky do predfrézovaných kapsičiek, do ktorých sa mechabox oprie a rezonancia materiálu je odstránená. V lowere sme zväčšili priestor pre káble , ktoré vedú do predpažbia. Lower aj Upper sa spája špeciálnymi klinovými kolíkmi , ktoré tlačia proti sebe klinom a obe časti tela sa do seba zaklinia. Tým sa odstránia medzery, ale najmä vôľa , ktorú poznáme u zinkových tiel. Vďaka klinovým kolíkom, vysokej pevnosti materiálu EN AW 7075 T651 aj presnosti výroby sú po zaskrutkovaní kolíkov obe polovice tela dokonale spojené. Klinové kolíky sa uťahujú skrutkami a čím viac sa utiahnu skrutky, tým viac sa kolíky roztvárajú. Nie je nutné používať veľkú silu, viď. upozornenie dole v texte. Rovnako tak aj stredový kolík sa zaisťuje skrutkou , takže nehrozí stratenie.
Pažba sa pripevňuje pomocou demontovateľného čapu tubusu, na ktorý je možné pripevniť akúkoľvek štandardnú pažbu AR15 (M4). Čap je možné vymeniť napríklad za QSC čap , alebo nainštalovať náš tubus pažby s bajonetovou montážou.
Pažbičku je možné inštalovať ľubovoľnú AR15 (M4) vyrobenú v Tokyo Marui štandarde.
Všetko ďalšie príslušenstvo tela ako je endplate, dorážač záveru, záchyt zásobníka, záchyt záveru, krytka prepínača a prepínač streľby je možné meniť za štandardné diely napr. z pôvodnej zbrane alebo mať CNC frézované z našej ponuky. Najmä prepínač streľby odporúčame z našej produkcie, pretože ide o funkčnú súčiastku, ktorá je s telom zladená a tiež endplate, pretože tvarovo pasuje na zadnú časť tela.

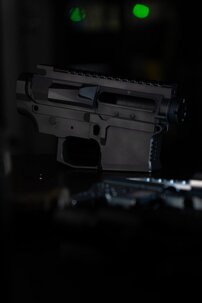

CNC telo má povrch pieskovaný syntetickým korundom, má povrchovú úpravu ochranným eloxovaním , pretože vďaka vlastnostiam duralu EN AW 7075 T651 je praktiky neeloxovateľný, kvôli jeho vysokej tvrdosti a pevnosti oproti bežne eloxovateľnému hliníku bežný elox do materiálu neprestúpi. Pokiaľ by sa tento dural nechránil povrchovou úpravou, hrozí vysoké riziko korózie hliníka (veľké šedé škvrny, niekedy až s plesnivým vzhľadom). Vďaka pieskovaniu je povrch tela matný a neleskne sa. Po zakúpení odporúčame tento povrch ošetriť „umytím“ pomocou trochy oleja na handričke. Tento krok tiež umožní absorbovanie časti oleja a zanechá tmavý čierny povrch .
Change Log Lower:
- Prepracovaný tvar zadnej oblej časti a uloženie pažbičky - teraz by na telo mali lepšie sedieť pažbičky rôznych výrobcov
- Pridaná ohrádka okolo ľavej časti vypúšťača zásobníka - ochrana proti neúmyselnému stlačeniu obojstranného vypúšťača
- Upravený tvar drážky pre vypúšťač zásobníka a pridaný lem pri prednej špičke ako dosed
- Upravený tvar oválu pre tlačidlo vypúšťača zásobníka
- Upravený tvar, hĺbka a pozícia dier pre guľôčku prepínača streľby
- Upravená poloha stredového kolíka - teraz je dotyčnica s dierou mechaboxu a dotláča mechabox dozadu a dole na dosadové plôšky
- Na dno a do zadnej časti tela pridané 3 dosadové plochy, ktoré držia mechabox v osi
- Pridané gumové podložky na tlmenie zvonenia materiálu pri výstrele
- Upravené uloženie krytky pravého prepínača streľby
- Pridané zrazenie v hornej časti oblúka tubusu pažby pre jednoduchšiu inštaláciu mechaboxu
- Pridané vrecká pre horizontálne stredenie mechaboxu
- Pridané drážkovanie v prednej časti pre pohodlnejšie držanie
- Pridaný otvor v zadnej oblej časti pre možnosť nastavovania zadného dorazu na najnovších mechaboxoch s mechaboxom v tele
- Veľa drobných dizajnových úprav (zrazené hrany, zaoblené hrany, posunuté plôšky, dotiahnuté naviazanie tvarov atď.)
Change Log Upper:
- Doladené tolerancie s Lowerom
- Nahradenie pružného kolíka doražeča záveru červíkom
- Zosilnená horná časť pod RIS lištou
- Skosená hrana pod RIS lištou, aby neškriabala naťahovacie páky
- Zväčšený nájazd pre zobáčky naťahovacích pák
- Upravená pozícia usadenia naťahovacej páky
- Pridané 2 RIS sloty navyše
- Optimalizované drážky pre strediace skrutky hlavné
- Zväčšená drážka pre vedenie vodičov do predpažbia
- Veľa drobných dizajnových úprav (zrazené hrany, zaoblené hrany, posunuté plôšky, dotiahnuté naviazanie tvarov atď.)
- CNC telo je možné nainštalovať namiesto pôvodných zinkových tiel v štandarde Tokyo Marui . Pri inštalácii mechaboxu nikdy nepoužívajte hrubú silu. Pri doťahovaní skrutiek používajte uťahovací moment max 1 Nm , inak dôjde k pretočeniu kľúča v hlave skrutky. Nie je nutné skrutky doťahovať "na krv", pokiaľ chcete mať istotu, že so skrutkami nebudú povoľovať použite povoliteľné lepidlo na závity, alebo farbu.
Inštalácia CNC tela a mechaboxu do zbrane vyžaduje odborné znalosti, skúsenosti a zručnosť . Práve vďaka veľkému množstvu rôznych výrobcov airsoftových zbraní, kedy si každý výrobca „vymýšľa“ svoje rozmery av airsofte neexistujú žiadne normy ako poznáme bežne zo strojníctva napr. ISO a pod, môže byť jeden typ zbrane od niekoľkých výrobcov každý úplne iný a to ako rozmerovo tak prevedením vnútorných častí, alebo mechanizmu. Preto odporúčame výrobcov zbraní, ktorí uvádzajú Tokyo Marui kompatibilné, kde by nemal byť problém s kompatibilitou CNC tela.
Odporúčaný postup zostavenia tela:
- Do tela s vlepenými gumovými výsekmi usadiť mechabox
- Vložiť a zaskrutkovať stredový kolík
- Nasadiť pažbičku a ľahko dotiahnuť skrutky - plne sa dotiahnu neskôr
- Nasadiť upper s hlavnou a pomocou horizontálneho stredenia mechabox vycentrovať a zaistiť v tele
- Zložiť upper a dotiahnuť pažbičku
- Vložiť zadný kolík tela
- Nasadiť a utiahnuť vložku QSC tŕňa
- Doskladať repliku podľa preferencie
Obsah balenia : CNC lower, CNC upper, CNC klinové kolíky , CNC montáž pažby, CNC stredový kolík , CNC dorážač záveru , CNC protiprachová krytka, sada skrutiek, hriadeľ protiprachové krytky, pružina dorážača záveru, pružina protiprachové krytky.
